1. 概述

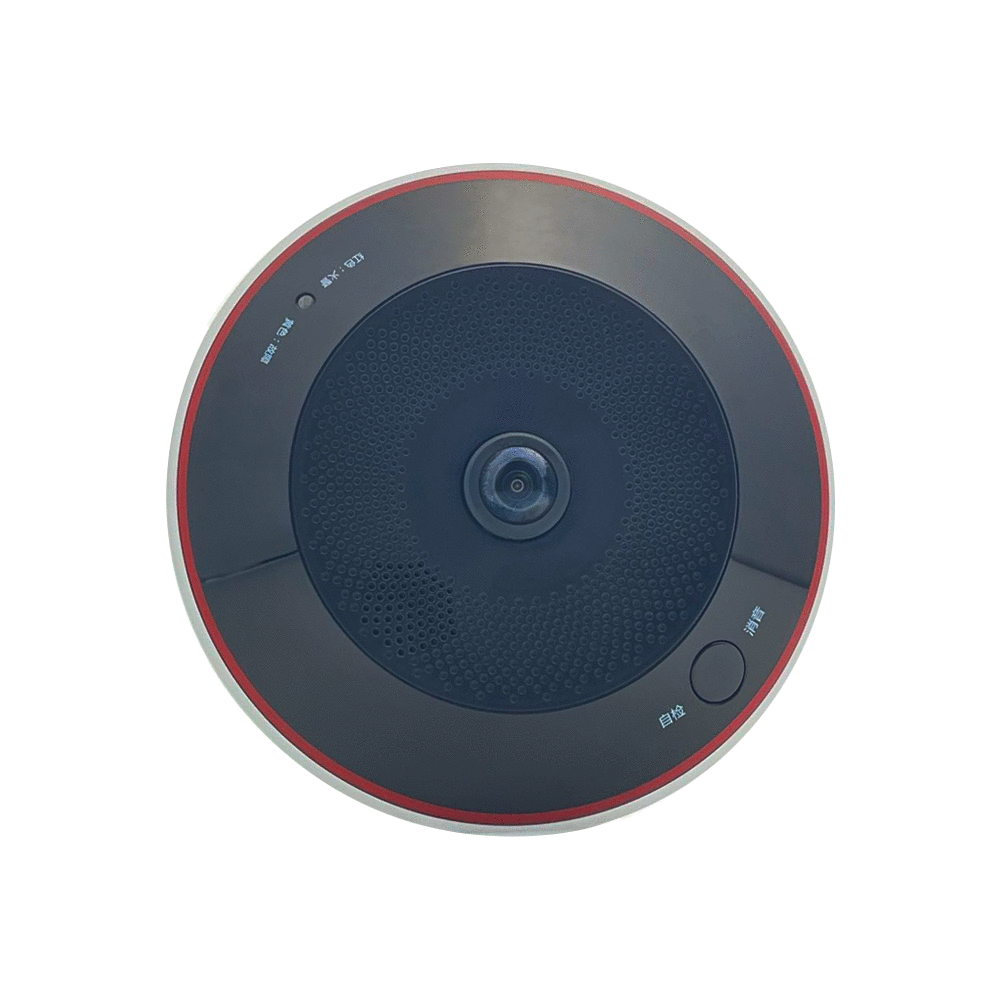

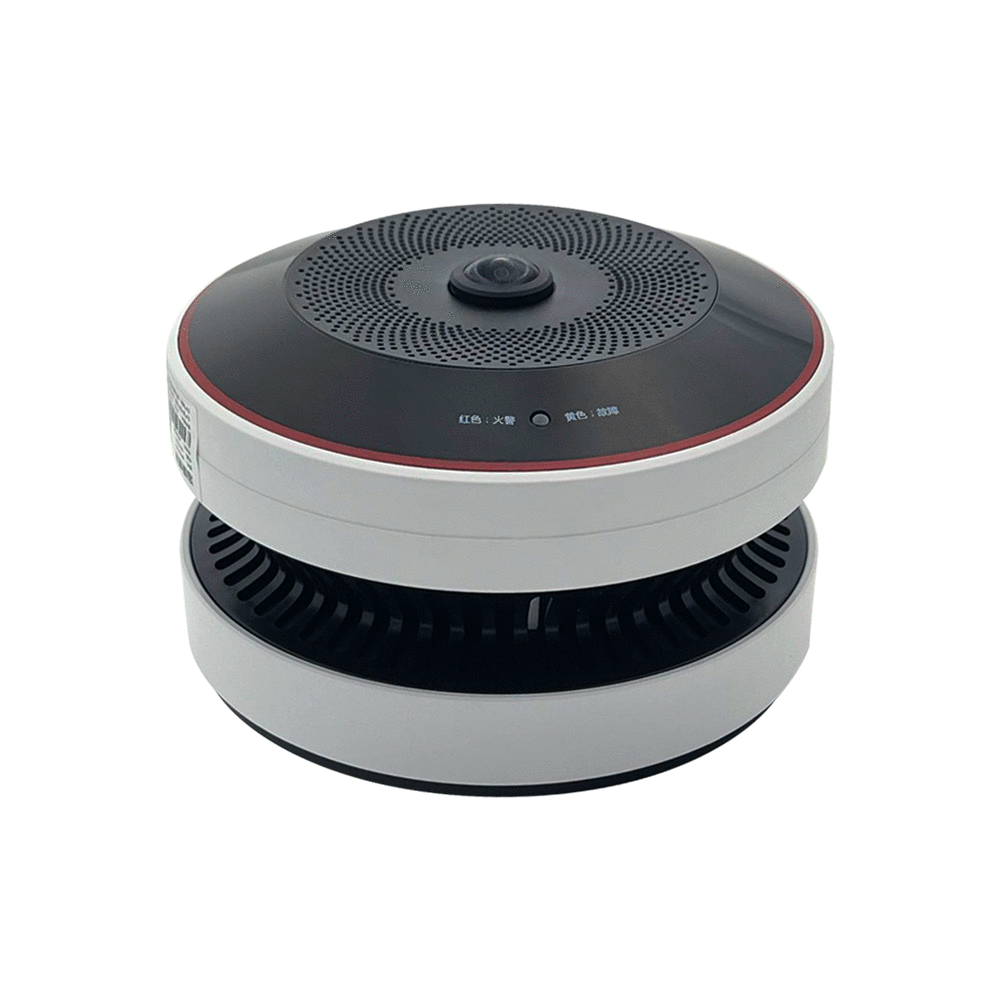

NP-EVY210-X型可视化烟雾探测器,采用DC12V/POE 供电,带电池备电。并经过专业检测结果符合GA/T 1127-2013、GB/T 15211-201视化烟雾探测器产品技术文件的相关要求。
2. 技术参数
项目 | 规格 |
摄像机 | 传感器类型 | 1/2.7"Progressive Scan CMOS |
最低照度 | 彩色: 0.015 Lux @(F2.25,AGC ON),0 Lux with IR |
快门 | 1/25 s~1/100,000 s |
镜头 | 鱼眼镜头1.05mm,F2.25;水平视场角: 170; 垂直视场角:160° |
日夜转换模式 | ICR红外滤片式 |
宽动态范围 | 120 dB |
数字降噪 | 3D 数字降噪 |
烟雾探测 | 工作原理类型 | 光电式 |
工作电压 | 主电电压:AC 220 V 转12 V;备电电压:3V |
静态电流 | ≤9 pA |
报警电流 | ≤40 mA |
报警声压 | ≤285 dB@3 m( A计权) |
报警方式 | 声、光报警 |
压缩标准 | 视频压缩标准 | H.265/H.264 |
H.265编码类型 | Main Profile |
压缩输出码率 | 32 Kbps~8Mbps |
图像参数 | 最大图像尺寸 | 2560 x1440 |
帧率 | 50 Hz 25 fps (2560 x 1440, 1920 x 1080,1280 x 720) |
图像设置 | 亮度,对比度,饱和度等 |
背光补偿 | 支持,可选择区域 |
接口及功能 | 通讯接口 | 1个 RJ4510M/100M 自适应以太网口,支持POE供电 |
报警接口 | 1路开关量输入,1路开关量输出 |
音频接口 | 不支持 |
RS-485接口 | 不支持 |
储存接口 | 支持microSD/SDHC/SDXC卡(最大128G)断网本地存储 |
网络功能 | 存储功能 | 支持microSD/SDHC/SDXC卡(最大128G)断网本地存储NAS(NFS,SMB/CIFS均支持) |
智能报警 | 越界侦测,区域入侵侦测,火点识别,室内通道占用、在离岗检测 |
支持协议 | TCP/IP,ICMPHTTP,FTP,DHCP,DNS,DDNSRTP,RTSP,RTCPNTP,UPPSMTPIGMP,QS,IPv6,UDP, Bonjour,SSL/TLS |
接口协议 | ONVIF(PROFILE S,PROFILE G),GB28181,ISAPI |
通用功能 | 心跳,镜像,密码保护,视频遮盖,水印 |
一般规范 | 工作温度和湿度 | 温度:-10C~55C,湿度: 95% |
电源供应 | DC 12 V+25%;POE: 802.3af, Class 2;烟雾探测模块支持备用电池供电 |
电源接口类型 | 圆头电源接口 |
红外照射距离 | 15 m |
功耗 | ≤6 W |
尺寸(直径x高) | 120 mm x H 73 mm |
重量 | 504 g |
产品执行标准 | Q/HKD 007-2019 |
3. 注意事项
(一)产品安装使用过程中,必须严格遵守国家或使用地区的各项电气安全规定。在正确安装并有效维护本产品时方可正常实现产品功能。本产品用于辅助您预防灾害,但是不能替代您进行现场查验,也无法阻止事故发生或扩大。
(二)在日常使用中您仍应提高警惕,加强安全防范意识,谨慎注意自身人身与财产安全。此为A级产品,在生活环境中,该产品可能会造成无线电干扰。在这种情况下,可能需要用户对干扰采取切实可行的措施。请使用正规厂家提供的电源适配器,电源适配器具体要求参见产品参数表,建议为每台设备配备独立的适配器。
(三)根据国家相关标准,对弱电设备供电时,要求供电电流不超过8A并且功率不超过100W,防止发生安全事故。应该在建筑物安装配线中组入易于使用的断电设备。
(四)设备的插头或插座是断开电源的装置,请勿遮挡,便于插拔。
(五)设备可以直接或需要时经修改能与IT配电系统连接。
(六)严禁在该设备上放置任何装有液体(如花瓶)的物品,不要放置裸露的火焰源,如点燃的蜡烛。
(七)如需要在特殊环境(例如户外山顶、铁塔、森林等)使用时,请在设备进线端加防雷器。
(八)请勿直接触碰产品散热部件,以免烫伤。
(九)请勿在极热、极冷、多尘或者高湿度的环境下使用产品,具体温、湿度要求参见产品的参数表。
(十)设备需存放于干燥无腐蚀性气体环境,避免阳光直射。
(十一)避免热量积蓄,保持产品周边通风流畅。
(十二)避免将镜头对准强光(如灯光照明、太阳光或激光束等) ,否则会损坏图像传感器。
(十三)请勿直接触碰到图像传感器,若有必要清洁,请将柔软的干净布用酒精稍微湿润,轻轻拭去尘污;当产品不使用时,请将防尘盖加上,以保护图像传感器。
(十四)为保证报警器的正常检测工作,请勿在报警器附近大量使用摩丝、杀虫剂、稀释剂等能产生胶状悬浮物的物品。
(十五)当产品处于良好运行状态时,火灾时能发出声光警报信号,但不能灭火。
搬运或使用设备时请保持机身面板与地面平行。
