防火门监控报警系统

设

备

安

装

使

用

说

明

目录

第1章产品背景

    1.1产品概述

    1.2 防火门监控系统

    1.3安装说明

    1.4安装标准

    1.5现场安装照片

    1.6安装消防电动闭门器注意事项

    1.7应用范围

    1.8保修条款

第2章施工流程

第3章现场调研

    3.1现场调研模板

第4章施工方案

第5章施工准备

    5.1材料准备：

    5.2主要工具

    5.3施工人员要求：

第6章施工注意事项

第7章施工安装调试阶段

一、一般要求

二、设备调试

第8章竣工验收阶段

    1.交付：

    2.验收标准：

第9章售后服务政策

第1章产品背景

1.1产品概述

应用背景：

    随着经济、科技的迅猛发展，城市人员密集度不断提高，在火灾发生时，迅速隔离火源，有效控制火势范围，能为扑救火灾及人员的疏散逃生创造良好条件。因此，防火门等防火分隔物被应用于建筑工程的消防设计中，但因其设计不合理、选型不恰当、监控不到位等原因，使防火门不能充分发挥其隔离作用。故而实时监控并控制防火门的工作状态，是阻止火势蔓延和烟气扩散的重要措施，因此防火门监控系统应运而生。

    防火门监控系统是消防安全领域的产品，它集工业计算机技术、通讯、抗电磁干扰、数字传感器技术和工业现场总线控制技术于一体的智能化系统，可以对防火门的工作状态进行24小时实时自动巡检，对处于非正常状态的防火门给出报警提示。在发生火情时，该监控系统自动关闭防火门，为火灾救援和人员疏散赢得宝贵时间。

    在强制性规定的支持下，设计安装防火门已成为建筑工程领域的一部分，对防火门监控系统的市场需求量日益增大，逐渐呈现出供不应求的市场关系。因此，此系统具有广阔的市场前景，并正在成为消防领域中的朝阳产业。

解决方案：

    防火门监控系统是消防安全领域的产品，它集工业计算机技术、通讯、抗电磁干扰、数字传感器技术于一体的智能化系统，可以对防火门的工作状态进行24小时实时自动巡检，对处于非正常状态的防火门给出报警提示。在发生火情时，该监控系统自动关闭防火门，为火灾救援和人员疏散赢得宝贵时间。

    目前主要应用于机场、轨道交通、隧道、客运枢纽、医|院、学校、体育馆、展览馆、酒店、商业楼盘等场所。

1.2 防火门监控系统

1.2.1产品介绍

    防火门监控系统由防火门联动控制器、烟感、温感、门磁开关、消防联动电动闭门器等设备组成，实时显示防火门的开、关状态。平时处于检查状态，及时报告防火门状态信息。

    如果发生火灾，烟雾传感器和温感传感器会感知火灾的发生，信息经过计算和处理后，主机迅速向电动闭门器发出指令，电动闭门器将关门该监控系统自动关闭防火门，为火灾救援和人员疏散赢得宝贵时间。

防火门联动控制器

1.2.2产品功能特点

1. 联动信号反馈

2. 断电释放开关

3. 无线联网数据上报

4. 支持 4 路继电器输出；

5. 支持 4路输入，干节点输入；

6. 支持 多个条件控制指令，控制更加便捷；

7. 支持网页控制多个继电器；

8. 支持 socket 连接远程服务器；

9. 支持 4G、LAN 口网络；

10. 多个指示灯显示工作状态；

11. 安装便捷，支持导轨安装；

12. 支持备电，主备电切换

13. 任何端口状态发生改变，立即上报数据

1.2.3产品技术参数

1.2.4产品结构尺寸图

1.2.5产品外观

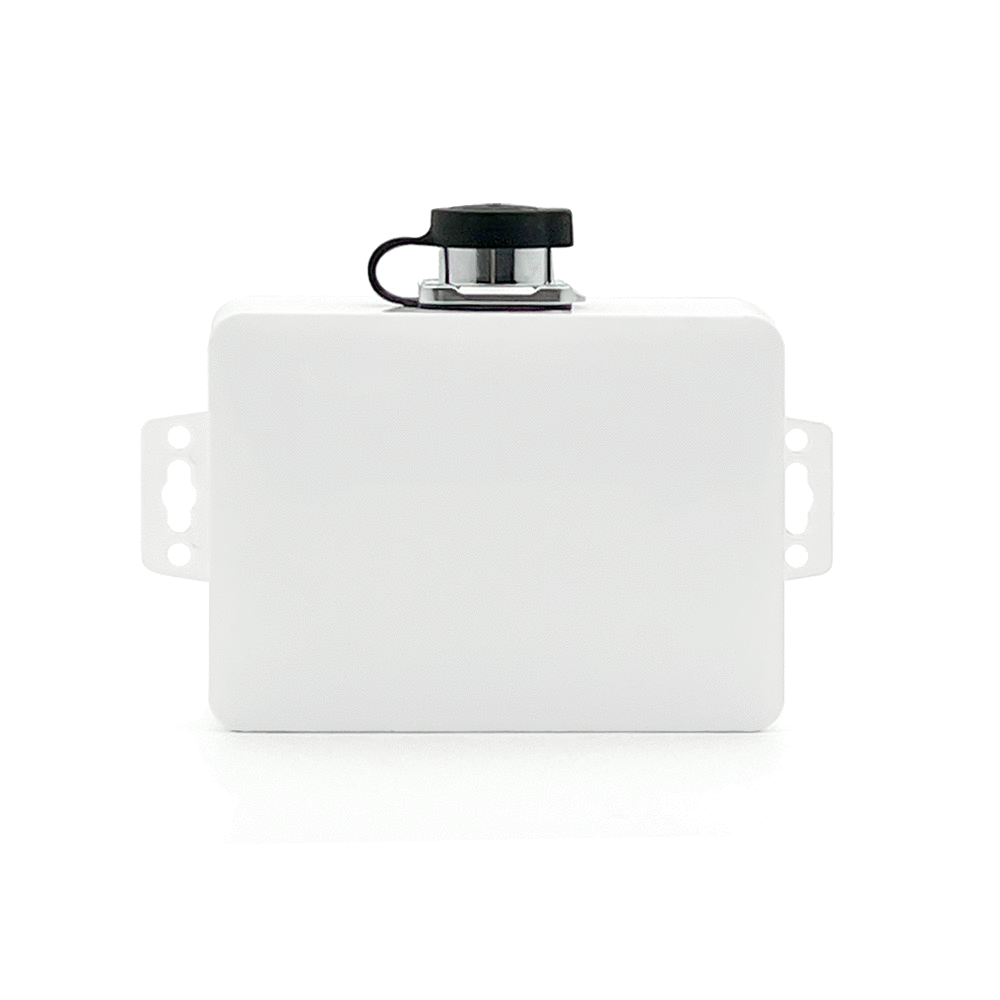

防火门联动控制器正面照

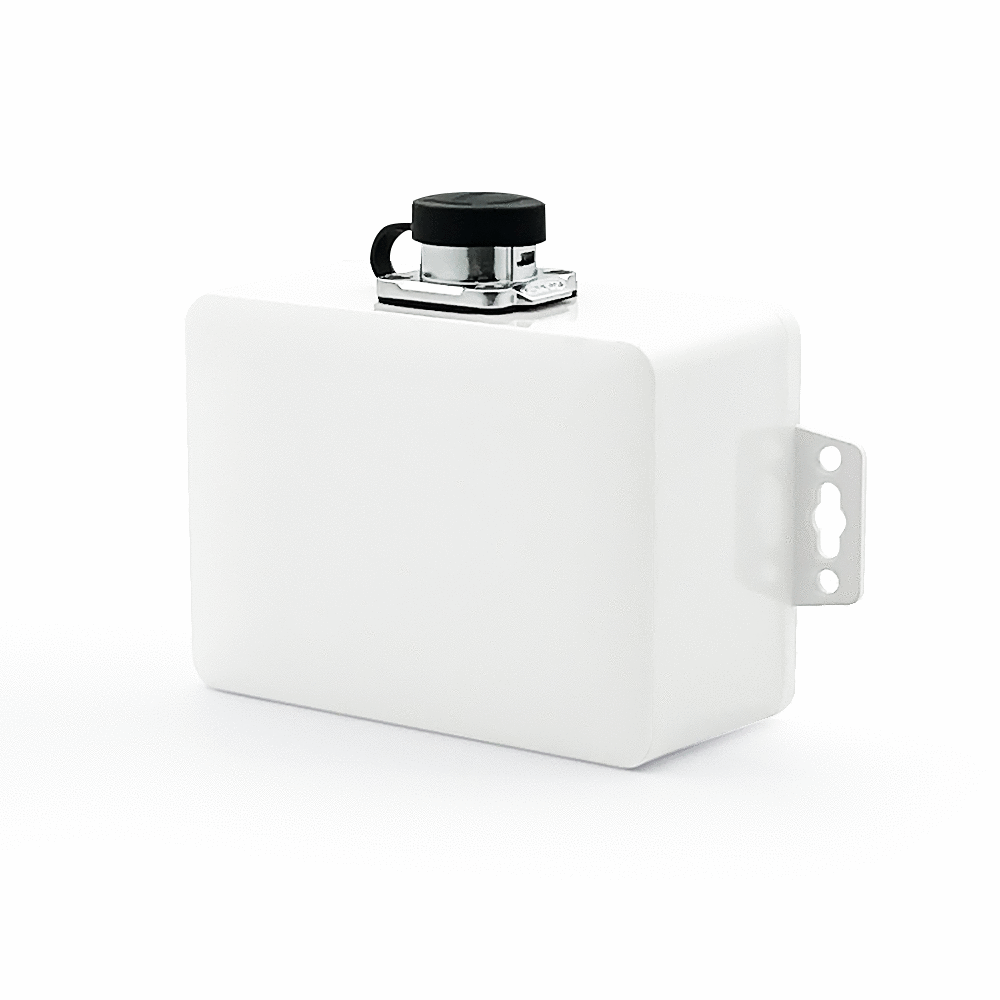

防火门联动控制器侧面照

1.2.6防火门联动控制器面板说明

1. 485：支持485信号接入（该功能需定制）

2. 备电：支持备电UPS接入

3. 电流型外设接口：支持2路0~20ma电流型设备信号采集（该功能需定制）

4. 控制:支持4路无源开关量设备控制

5. 反馈：支持4路无源设备反馈信号接入

6. SIM卡接口：支持移动、联通、电信4G卡SIM卡接入

7. 4G天线接口：全频吸盘天线，出厂配套

8. 网线接口：设备LAN口

9. 复位按键：按下后设备复位

10. 电源接口：24V电源接口，出厂配套

1.2.7消防联动电动闭门器

消防联动电动闭门器

1.3安装说明

一、消防电动闭门器如何安装

    闭门器安装分为推门侧安装与拉门侧安装，闭门器机身可根据实际情况装与门框或门扇上都可以，常见安装方法入下图：

二、消防电动闭门器安装位置

1、上下位置通常贴近门框或门扇边缘就可以，保证机身与支臂自然舒展。（如图）

2、而左右相对于铰链（合页）的位置就相对复杂，其中涉及到力矩的专业问题，通常闭门器参数中也会注明关门力度。好吧这不是我们关注的点。

3、我们只需要记住，闭门器距离铰链（合页）越近所需关门力度越小。常用闭门器距离铰链（合页）100—180mm为宜。

单开常开防火门电动闭门器安装示意图

双开常开防火门电动闭门器安装示意图

三、安装步骤

1、安装这种闭门器，一般来说选择最多的就是外开启的，需要将闭门器安装到铰链的一侧，也就是门开启的一面，安装完了之后，就会朝外突出。首先需要确定安装的位置，接下来在要安装的地方打孔。

2、要注意闭门器距离合页越近，开关门的力度也会越小，所以之间的距离要设置好，基本上距离合页要达到10~18厘米，这是最佳的距离。安装好了再安装其他部件，安装在门板上，两个部件要套在一起，用螺丝拧紧。

3、闭门器安装完成之后，安装防火门联动控制器，以下是防火门联动控制器接线示意图：

1.4安装标准

要求一：专业技术人员进行符合设计尺寸安装

    电动闭门器分为左右开的两种规格，对于不同使用类型的防火门，安装的时候由专业的技术人员进行安装，在安装过程中一定要严格按照符合的尺寸进行安装，负责就会导致闭门器安装的非常不安全，使用过程中由于位置尺寸不合理，很容易造成脱落同时降低了使用的灵敏度，万一在火灾发生的时候闭门器失灵，会造成非常严重的惨烈后果，所以尺寸以及安装人员都要细心认真，不能随意对付。

要求二：供电电路必须要独立

    由于电动闭门器是需要供电使用，虽然平时可以不用电但是接受指令信号做出反应，是要通过电源支持，那么国家消防安全对于供电设计规范的规定，就是要求消防供电回路必须是独立的，并且要使用阻燃的金属电缆，穿金属管进行外部防火保护措施，配电线路的末端是要有一级电箱设置自动切换装置，保证供电安全。

    电动闭门器既可安装在背火面又可安装在受火面，所以安装电动闭门器的防火门门框无需特制定做，常规防火门即可安装；由于防火门铁片较薄，建议门框门扇内设加强板，以便电动闭门器能劳固安装。

    电动闭门器同时也叫自动闭门释放器，通过电控方式自动关停门扇，其内部结构为电磁阀和强力弹簧，如果推门，压缩弹簧会由电磁阀锁止，使们维持开启的状态，而送电时电磁阀获释靠弹簧的反弹冲击力就会将门关停，没有缓冲功能；主要是由主体和导向槽组成，主体是安装在门框的，而导向槽是安装在门扇上，电动闭门器的组成结构比较复杂，部件多达60多种。

1.5现场安装照片

1.6安装消防电动闭门器注意事项

1、选择防火门闭门器，要注意选择经过防火认证的，因为如果发生了火灾，没有经过认证，很可能在高温之下就会失效，起不到作用。

2、另外就是还需要根据防火门的大小包括型号，选对不同尺寸的闭门器。如果门窗质量就比较大，闭门器选择不相符合，很可能就达不到闭门的作用，还容易使得闭门器出坏。

3、还有一种可能就是开启的时候需要有一定的角度限制，但是如果超过了它的开启角度，会直接损坏闭门器，还需要结合使用的部位，根据实际情况确定正装还是反装。

4、根据人流量的不同以及使用的频率选对适合的闭门器，比如有的是10万次，有的达到100万至200万次，价格也会随之增长，所以我们也需要结合它的使用频次来选择适合的闭门器产品。

5、在安装电动闭门器时，注意不要将安装闭门器的一侧装到受火面的一边，这样可以防止在大火发生时闭门器受到高温炙烤而发生破坏，导致防火门失去原有的功能。

6、还要对闭门器进行定期的检测，确保电动闭门器的灵敏有效，一旦发生损害就需要及时更换。

7、平时处于开启状态的防护门，一定要注意设置固定装置方便通行。

8、一般在设有电磁释放开关或者易熔合金把门固定到两边的墙上，当火灾发生时可以断电使得开关失去磁力或者将合金熔断，使得防火门在弹簧的作用下自动关闭。避免用挂钩或门卡固定防火门，防止在发生火灾时防火门不能及时关闭，增加安全疏散的难度。

9、在使用防火门电动闭门器的时候，还要注意防火门周围的环境，如果地面上铺设地毯的话，最好能和防火门保持一定的距离，防止在火灾发生时，防火门被地毯或者室内陈设物品卡住防火门，确保防防火门闭门器在火灾发生时能够正常使用。

10、电动闭门器要提供安全感保证：

电动闭门器的使用，能够让防火门保持常开的状态，但是在危险以及火灾发生的时候能够通过自身的控制迅速地将门关上，所以这样的作用可以提供安全感，不管是任何场合或者是特殊场所，这样的功能都能为场所内的防火门功能提供保证，所以说让安全感提升，对于安全永远不能忽视，所以使用这样的电动闭门器，是非常值得的。

11、电动闭门器要符合消防验收要求：

电动闭门器必须完全符合消防相关要求，是根据消防标准进行制作和使用的，能够实现断电关门，只要能够保证其内部的系统正常使用，就能发挥其最大使用价值，由于防火门的形态和类别不同，所以对于电动闭门器的使用也不同，但是电动闭门器绝对是最好的选择，对于场所内的人员以及设施都能保证安全，减少人员伤亡避免损失，这是一项不可少的投资。

12、电动闭门器要保证火灾发生时以极快速度关门：

在发生火灾的时候，电动闭门器会接收到系统发出的信号，迅速地做出断电反应，那么电动闭门器在进行断电之后，会第一时间非常快速将防火门关闭，绝对没有任何的缓冲，所以速度和力度都不拖泥带水，能够在最适合的时间内隔绝火源避免伤亡，所以在平时可以保证敞开的状态，但是只要断电就会释放反弹有很强的冲击力将防火门彻底关闭。

13、电动闭门器要不变形不散架：

还有最重要的一点，就是电动闭门器使用的质量保证，不管在任何时候只要是正常的使用和定期维护，都能保证闭门器不变形不散架，能够时时刻刻为各种场所环境提供非常安全的保障

1.7应用范围

（1）办公建筑（商务办公、国家机关办公建筑等）；

（2）商业建筑（商场、金融机构建筑等）；

（3）旅游建筑（宾馆饭店、娱乐场所等）；

（4）科教文卫建筑（文化、教育、科研、医疗卫生、体育建筑等）；

（5）通信建筑（邮电、通信、广播、电视、数据中心等）；

（6）交通运输建筑（机场、车站、码头建筑等）。

1.8保修条款

1.保修范围：

自购机之日起，设备出厂配置的整机免费保修12个月。

2.非免费保修内容

（1）设备各部件被人为损坏。

（2）设备各部件遭受曝晒，水淋，冰冻及化学污染。

（3）安装使用过程中没有严格遵守安装说明书安装使用要求而造成的故障及损害。

（4）由于搬运、移动或其他原因（有可见物理性损伤）造成的部件损坏。

（5）由于地震、火灾等自然灾害或被盗窃破坏、丢失的配件。

第2章施工流程

施工过程可分为五个阶段：

现场调研→确认施工方案→施工材料准备→培训现场施工人员→入场安装→调试→试运行→交付

第3章现场调研

3.1现场调研模板

第4章施工方案

根据现场实际调研情况，可以从以下几个方面撰写方案，以下是方案模板如下图：

第5章施工准备

5.1材料准备：

主材：防火门联动控制器、消防联动闭门器、无线烟感、无线温感

配件：NB卡\lora基站\4G物联网卡、螺丝配件

备注：如果是Lora设备需要搭配lora基站使用。

5.2主要工具

网线钳、测线仪、水晶头、网线、斜口钳/剥线钳、螺丝刀套装、万用表、扳手、镐子、电胶布、万用表、线缆若干、线槽、电锤等工具

5.3施工人员要求：

具有一定弱电施工经验的人员。

具有一定强电施工经验的人员。

第6章施工注意事项

1.安全第一 ，不管哪个工种，施工前必须进行对工人进行安全教育，把安全永远放在第一位，每天都不能进行忽视。项目部可以每天列出明文规定，让各个工种的工长进行签字，严格要求工长每天对工人施工前进行安全提醒及注意事项。项目部管理人员每天必须进入施工现场进行安全的检查，对于不遵守安全规定的进行严厉处罚。

2.认真做好现场的文明施工，文明施工体现出一个公司的施工现场管理是否规范，也是施工管理制度的完善。做好现场文明施工在开工前项目部一定要提前进行明文规定，包括材料的堆放、工人施工的秩序、现场用电管理要求、施工完毕后物料的整理等。

3.减小材料的浪费，减小材料的浪费有助于缩小工程项目的成本，提高单位工程项目的利润，在一定程度上也是对文明施工的加强和补充。因此，项目部必须制定明确的材料使用规范，以及达到减小材料浪费所采用的施工技术。让工人施工时严格按要求进行执行。

4.各单项工程施工前做好技术交底，做好各单项工程的技术交底有助于让工人明确项目部对施工技术经及所达到的施工质量的要求。规范工人的现场施工，保证工程的施工质量。技术交底以施工技术交底单的形式下发给现场施工工人。

5.加强施工现场的质量检查，项目质检人员要每天进行施工现场的质量检查，检查工程的施工质量是否符合要求，是否达到设计要求的标准。施工现场出现的质量问题要立即进行整改，严把质量关。

6.控制好现场的施工进度，在保证工程施工质量的前提下，还要控制好工人的施工进度，目前的进度是否在工程总计划之内，如果延后则根据现场实际情况进行调整和重新编排工人，达到工程的预期工期要求。

7.做好施工现场各种施工资料的整理，施工资料是工程过程的记录和工程竣工结算的依据。也是以后留做备查的可靠保证。所以做好施工现场的施工资料至关重要。

第7章施工安装调试阶段

一、一般要求

1.系统调试应在设备安装结束之后进行

2.调试负责人必须由熟悉该系统和设备的工程师担任

3.检查施工质量，做好与施工队伍对接。

二、设备调试

1.检查设备是否正常运行

2.检查线路是否规范

3.调试人员根据消防主机型号选择相应程序烧写，然后现场手动触发烟感或者手报，消防主机接到报警之后 ，查看用户信息传输装置是否手动报警信息，如果用户信息传输装置收到报警信息之后，确认回路地址是否正确。设备本地收到报警信息之后确认平台是否收到，如果平台可以也可以收到 那么初步调试结束。

4.在系统各项指标均达到设计要求后，可将系统联系开机24小时，若无异常，则调试结束。

第8章竣工验收阶段

1.交付：

设备安装、调试测试完成后，我方应撰写验收单，并将设备各项操作说明，交付报告，系统地址，账号密码等信息撰写文档交付乙方和实际使用人。

2.验收标准：

设备安装、调试和测试通过，设备运行正常，且系统运行稳定，各类设备运行与数据正常，报警数据能正常推送。

通过验收标准后采购方应于3日内签署验收单，即视为验收结束。

第9章售后服务政策

1.培训项目实施结束且完成交付与验收工作后，由项目经理编写交付文档，并对甲 方和实际使用人进行硬件设备和软件系统的功能、结构原理、参数、操作方法、 日常维护保养、基础故障排查及维护等培训，并提供相应支持文档。

2.售后质量保障：质量保证期自设备签收之日起不低于一年。质量保证期内，如果 证实货物是有缺陷的，包括潜在的缺陷或者使用不符合要求的材料等，立即免费 维修或者更换有缺陷的货物或者部件，保证达到合同规定的技术以及性能要求。

3.技术服务 在使用过程中，通过我方的服务专线、Email、远程支持等方式，为所涉及 到的系统/软件和硬件的使用及运行维护的正常工作提供技术支持。

4.故障响应 在质保期内，如因制造质量出现问题时，在接到乙方或实际使用人通知2小 时作出响应，并尽快完成故障的排查及修复工作，不能在规定时间内修好的要免 费提供备品（机）备件。
