JTY-GM-FL251

独立式光电感烟火灾探测报警器使用说明书

一、概述

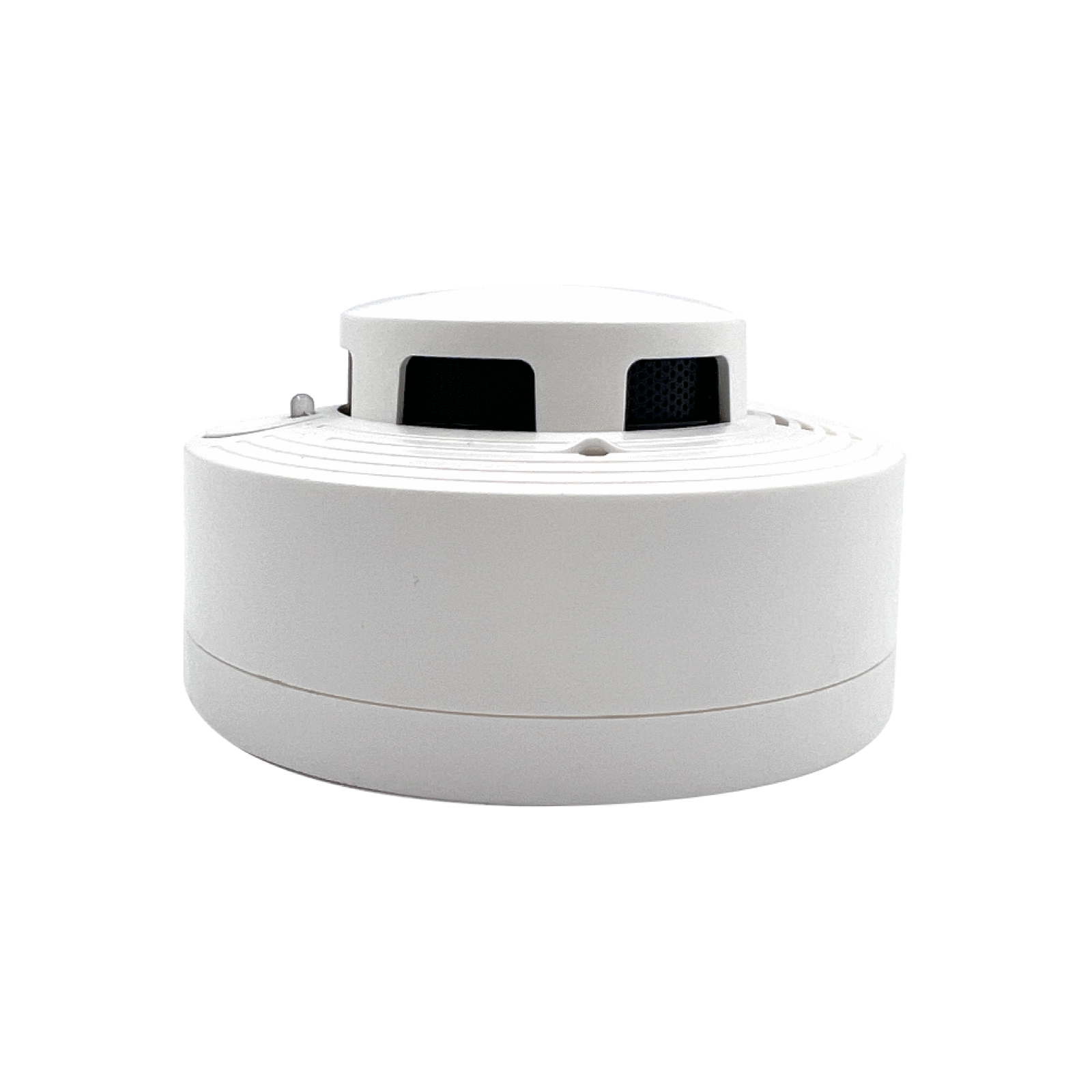

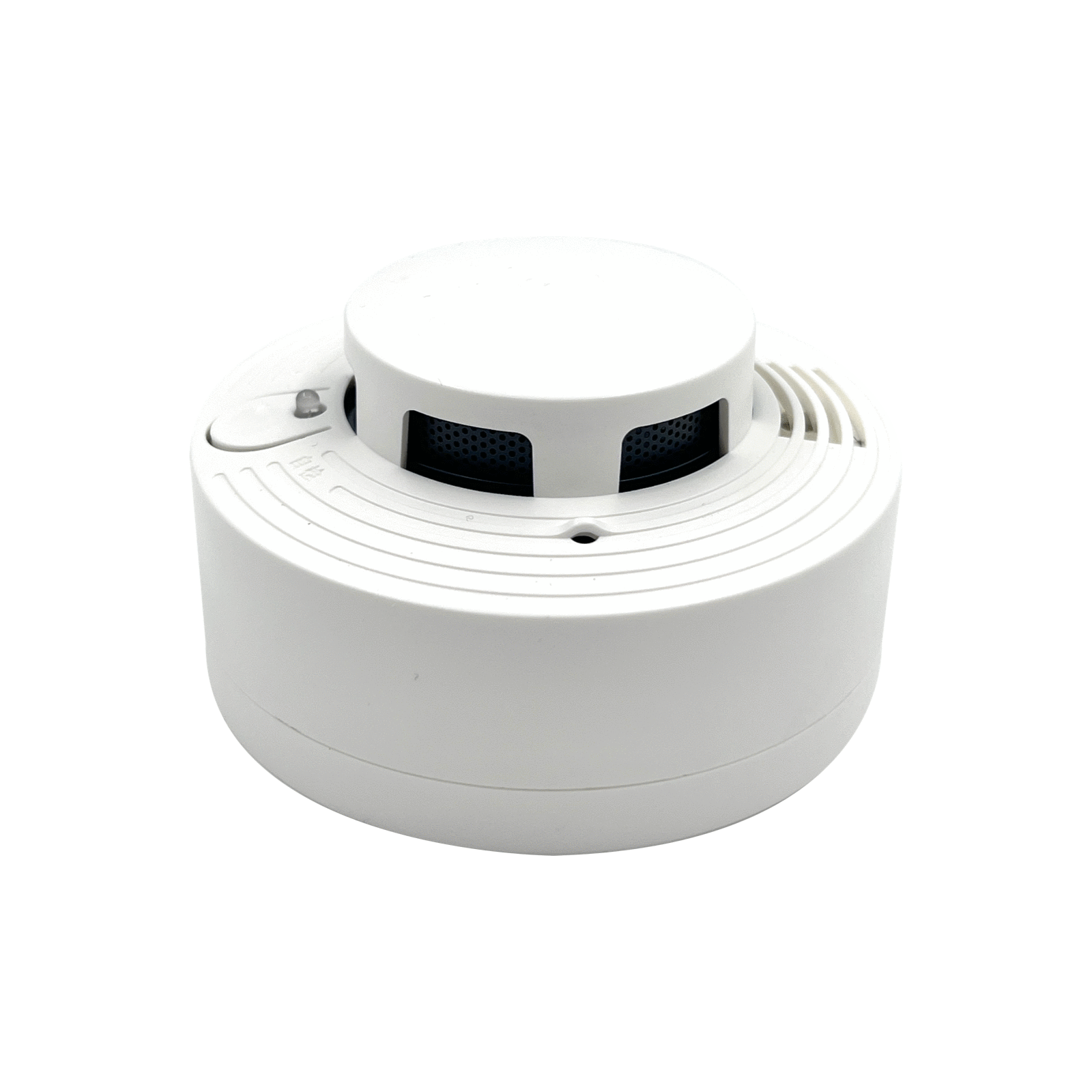

     JTY-GM-FL251独立式光电感烟火灾探测报警器（以下简称报警器，如图1）主要用于探测火灾烟雾。发生火灾时，报警器感应火灾产生的烟雾并发出蜂鸣信号和光信号，警示现场人员进行灭火处理或逃生。

报警器内置高性能微处理器，采用国内领先、国际先进的后向光电感烟探测技术，性能稳定，工作可靠。采用锂电池供电，不需要敷设线路，安装、使用极为方便（外形如图1所示）。报警器适合安装在小型公共场所或家庭。比如三小场所（小档口、小作坊、小娱乐场所）、家庭起居室、客厅、书房、餐厅、贮藏室等。以下场所应慎用：在正常情况下有水雾、较多烟尘的场所，如室外、厨房、浴室等。

图1

二、技术特性

三、主要功能

1.火灾报警功能：将装好电池的报警器安装于房屋的天花板上，火灾发生时，燃烧产生的烟雾进入报警器的光学暗室，报警器即可感应到烟雾。当烟雾浓度达到设定的报警界限时，报警器会发出声光报警，有无线功能的会上报报警信息，。

2.复位功能：报警器报警后，可以按报警器上的“自检/消音”键进行复位，使其恢复正常监视状态。在复位过程中，应注意将报警器感应腔内残留的烟雾吹出，以免再次报警。

3.自检功能：报警器正常监视状态下，按“自检/消音”键可以进行自检。报警器指示灯点亮，蜂鸣器鸣叫1秒后恢复正常监视状态，表明报警器报警功能正常，同时上报自检信息。

4.故障自诊断功能：为确保报警器可靠运行，在运行过程中，报警器能够自动检测出电池电量不足或光学暗室积灰严重等故障，并进行闪灯和蜂鸣器提示。

5.防拆功能:当报警器从底座拆下，会触发拆除报警，蜂鸣器鸣叫1声并伴有闪灯，同时上报防拆信息。

6.消音功能：当报警器发生烟雾报警时，按下“自检/消音”按键，报警停止，进入消音模式，消音模式下指示灯每8秒闪一次，消音周期1分钟。

7.辅助温度报警：当环境温度达到55℃以上，会触发温度声光报警，并上报报警信息。

四、安装及使用

1.电池的安装方法：将报警器后壳拆下，按照缺口方向插入电池接头，（如图2所示）。

2.报警器的安装方法：报警器应安装在火灾烟雾容易达到的地方，一般安装在房间中央的天花板上。

3.安装后壳：用螺钉将后壳固定在天花板上（后壳安装尺寸如图3所示）。

4.安装报警器：将报警器扣在后壳上顺时针旋转，直到报警器自动锁紧并固定在后壳上（安装过程如图4所示）。

五、使用方法

1.自检测试：装好电池三秒后，短按“自检/消音”键，报警器报出“滴！”蜂鸣器提示声。

2.报警测试：产品上电后，对报警器加烟，报警器报警，指示灯快闪直至常亮，同时蜂鸣器每隔1s“滴！”响一次，循环播报直到烟雾浓度降低或者按报警器“自检/消音”键或断电，报警声停止，火警灯熄灭。

                           图3                                   图4

六、常见问题及排除方法

1.电池低电压故障：报警器每隔50秒故障灯闪亮1次且蜂鸣器鸣叫1次，表明电池电量不足，应及时更换电池。

2.传感器污染故障：自检时指示灯快速闪亮2次且蜂鸣器鸣短促“嘀嘀”2声，表明报警器内部积灰严重，影响报火警，应进行清洗。

七、注意事项

1.未装电池或电池电量不足时，报警器不能正常工作。

2.使用过程中应每半年进行一次报火警测试，测试报警器是否工作正常；对报警器吹烟（香烟、蚊香、纸屑等产生的烟均可），报警器应能报火警。（注：当报火警测试完成后，应吹出报警器内的烟雾，防止复位后再次报火警。）

3.报警器必须离遮挡物0.5m以上，离送风口1.5m以上安装（如图5所示），否则会影响火灾报警效果。

4.报警器只能作为火灾报警提示用，不具有灭火功能，当发生火灾报警时需要进行灭火处理，或及时逃生。

5.设备电池供电，如经常报火警、测试或发生故障，会相应缩短使用时间。

6.报警器的清洗、维修应及时与本公司联系。

                             图5
